JT-20 - сверлильный станок Plastic Board Pin для штифтования разборных моделей на магнитной пластине | Jintai (Китай)

Снят с производства .

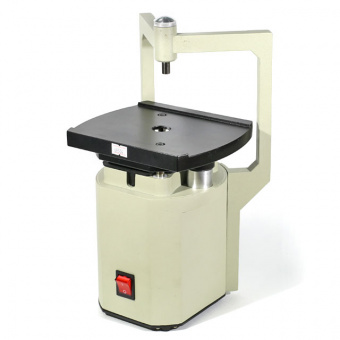

Сверлильный станок (Пиндекс) JT-20 Plastic Board Pin представляет собой компактное настольное сверлильное устройство, и занимает минимум места на рабочем столе с лазерным указателем для штифтования разборных моделей на магнитной пластине.

Сверление модели осуществляется снизу, подачей модели на сверло при опускании рабочего стола. Наведение сверла на позицию происходит при совмещении точки на разметке модели с лазерным указателем. Глубина сверления ограничивается регулировочным винтом под рабочей поверхностью, который препятствует дальнейшему опусканию рабочего стола. Для предотвращения травм, вращение сверла включается с началом опускания рабочего стола и выключается при возвращении рабочего стола на исходную позицию.

Преимущества

•  Мощный электромеханический привод сверла.
•  Регулировка (ограничение) глубины сверления.
•  Направляющие для сверления 2 типоразмеров.
•  Пин-дрилл конусное сверло JT-205-2.35 (2,35 мм) в комплекте, установлено в патрон станка.

Комплектация JT-20 Plastic Board Pin

•  Сверлильный станок - 1 штука;
•  Кабель питания 220В - 1 штука;
•  Ключ для смены сверла - 1 штука;
•  Пин-дрилл конусное сверло JT-205-2.35 (2,35 мм) 1 штука;
•  Пластина для установки в артикулятор, размер А 1 штука;
•  Пластина для установки в артикулятор, размер B 1 штука;
•  Пластина магнитная для штифтования модели, размер А - 1 штука;
•  Пластина магнитная для штифтования модели, размер B 1 штука;
•  Столик установочный тип А для пластины для штифтования (арт. JT-2020) - 1 штука;
•  Столик установочный тип B для пластины для штифтования (арт. JT-2021) 1 штука;
•  Станина подвижная (movable bedplate), для станка (арт. JT-2025) для перемещения фиксатора по рабочему столу станка 1 штука;
•  Пластина накладная для фиксации модели (Horseshoe plate) (арт. JT-2033) - 1 штука;
•  Пластина с пазами для фиксации модели (U grooves board) (арт. JT-2031) 1 штука.



Характеристики

•  Питание: 220 В/50 Гц ±10%
•  Мощность: 160 Вт
•  Частота вращения: 5500 об./мин
•  Размеры: 18 х 18 х 33 см
•  Вес: 6 кг

Смещение указателя лазера и сверла не является дефектом, у JT-20 модель выдвинута относительно пластины для штифтования вперед, поскольку конструкция прибора исключает вращение модели (только перемещение вперед-назад, вправо-влево). При работе осуществляется параллельный перенос разметки с модели на пластину ( на 1 см), взаиморасположение штифтов сохраняется.
